24-V-DC-Signal-Überspannungsschutzgerät (ZR-24V)

Unser ZR-24V SPD wurde entwickelt, um 24-V-DC-Signal- und Steuerkreise vor transienten Überspannungen zu schützen, die durch Blitzinduktion, elektrostatische Entladung oder Netzschaltvorgänge verursacht werden. Es verfügt über ein intelligentes Schutzdesign, das Überspannungen schnell auf ≤60 V begrenzt und gleichzeitig eine extrem niedrige Einfügungsdämpfung aufrechterhält, um die Signalintegrität für Anwendungen mit hoher Übertragung zu bewahren.

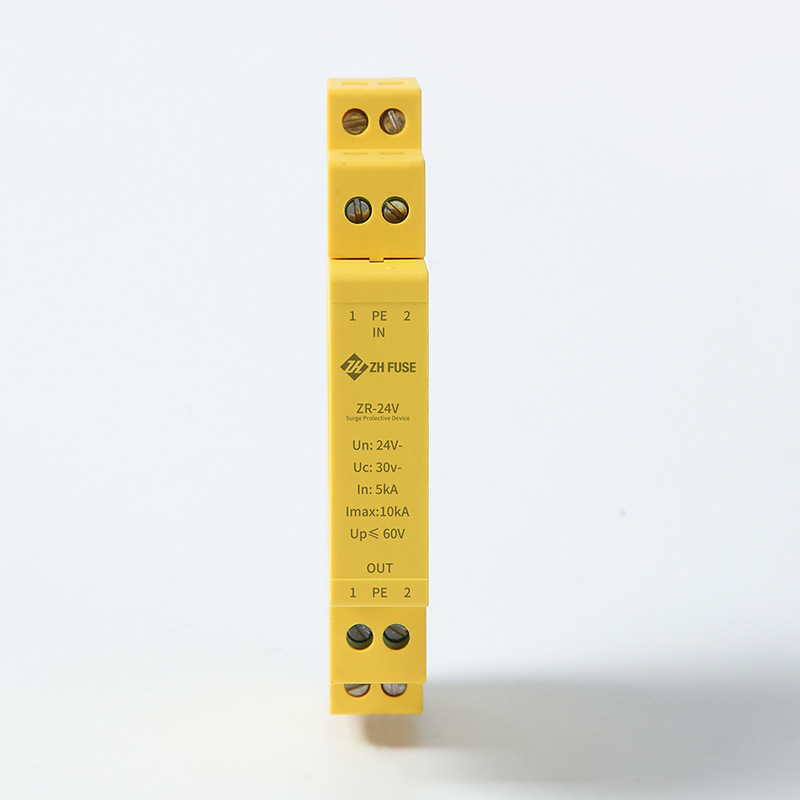

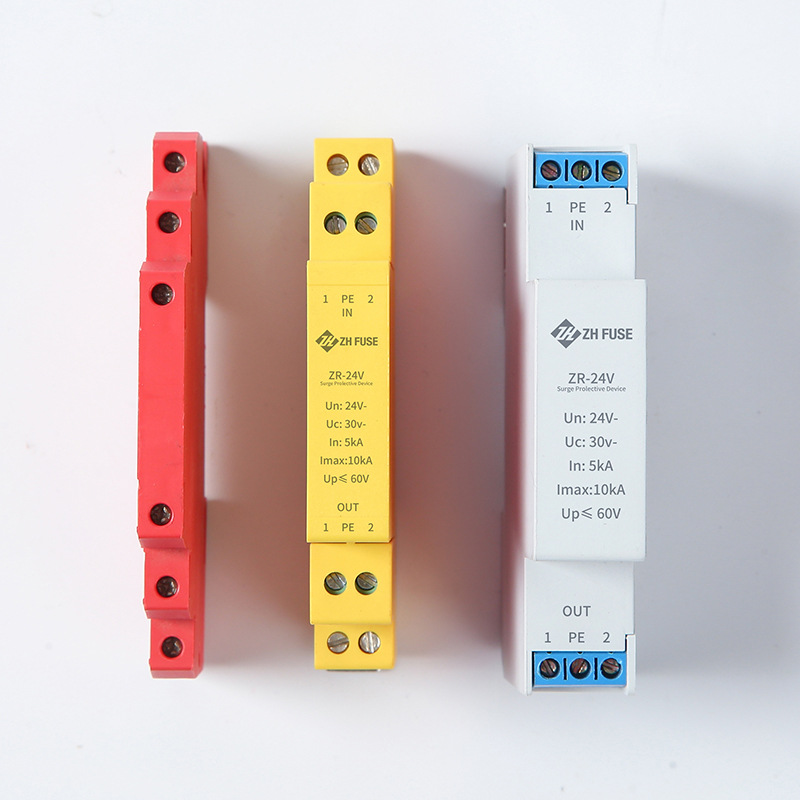

Dieses SPD ist in einem schlanken, modularen DIN-Schienen-Formfaktor untergebracht, lässt sich einfach in Schaltschränken installieren und lässt sich nahtlos in 24-V-DC-Systeme (z. B. RS485, analoge Sensoren, SPS-E/A und Sicherheitsgeräte) integrieren. Sein robustes Design gewährleistet eine stabile Leistung bei wiederholten Überspannungsereignissen und verfügt über eine klare Anschlussbeschriftung (IN/OUT/PE) für eine einfache Verkabelung und Wartung. Als kritische Komponente von Industrie- und Gebäudeautomatisierungssystemen fungiert es als dedizierte Schutzschicht für Niederspannungssignalkreise und verhindert so Geräteausfälle und Komponentenausfälle.

Hauptmerkmale

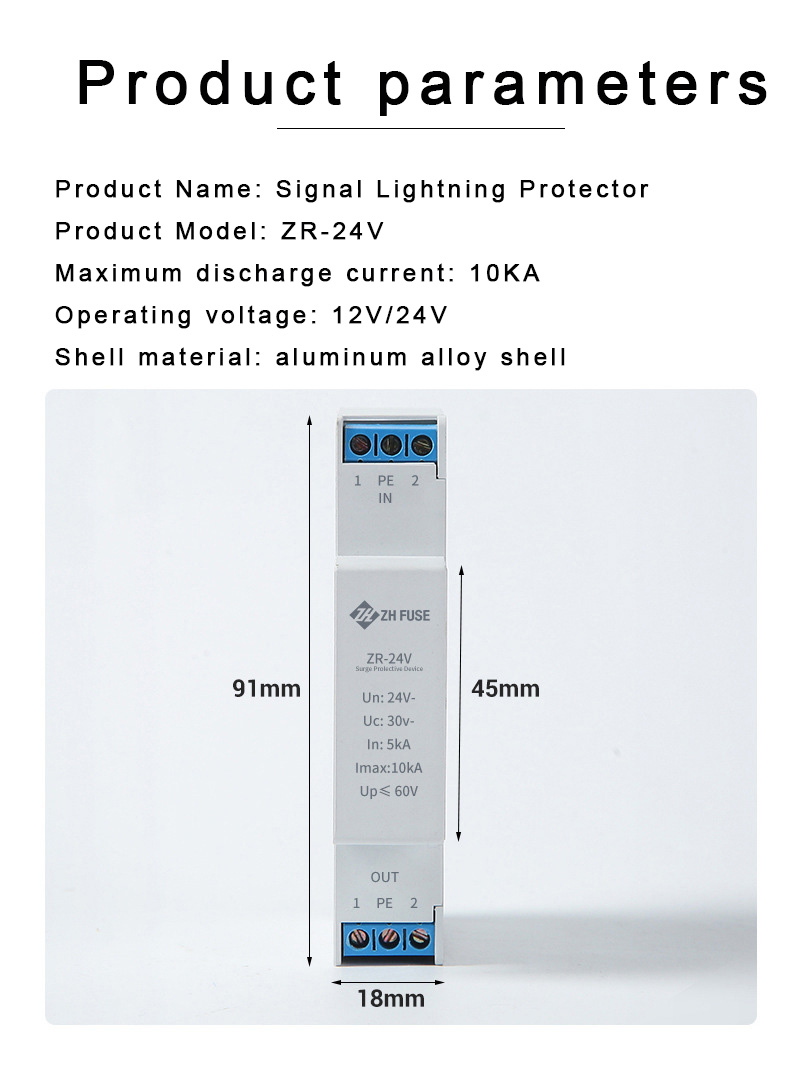

· Spezieller 24-V-DC-Schutz: Optimiert für 24-V-DC-Niederspannungssignal- und Steuerkreise mit einer maximalen Dauerbetriebsspannung (Uc) von 30 V.

· Starke Überspannungskapazität: Nennentladestrom (In) von 5 kA und maximaler Überspannungsstrom (Imax) von 10 kA, geeignet für die Bewältigung wiederholter Blitz- und Überspannungsereignisse.

· Präzise Spannungsbegrenzung: Begrenzt die Restspannung (Up) auf ≤60 V und stellt so sicher, dass empfindliche elektronische Komponenten vor Schäden durch Überspannung geschützt sind.

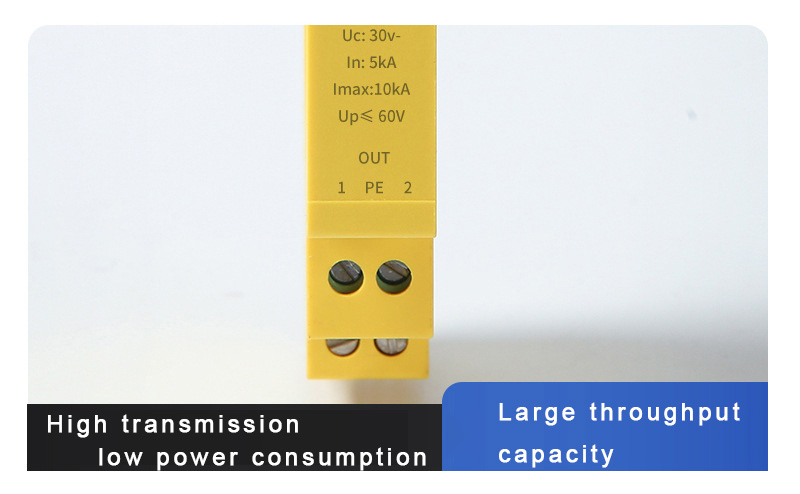

· Hohe Übertragung und geringer Verlust: Design mit extrem geringer Einfügungsdämpfung, das die Signalintegrität für Hochgeschwindigkeitsdaten- und Steuerübertragung bewahrt.

· Intelligenter Schutz: Schnelle Reaktion auf vorübergehende Überspannungen, mit stabiler Leistung und ohne Auswirkungen auf den normalen Schaltkreisbetrieb.

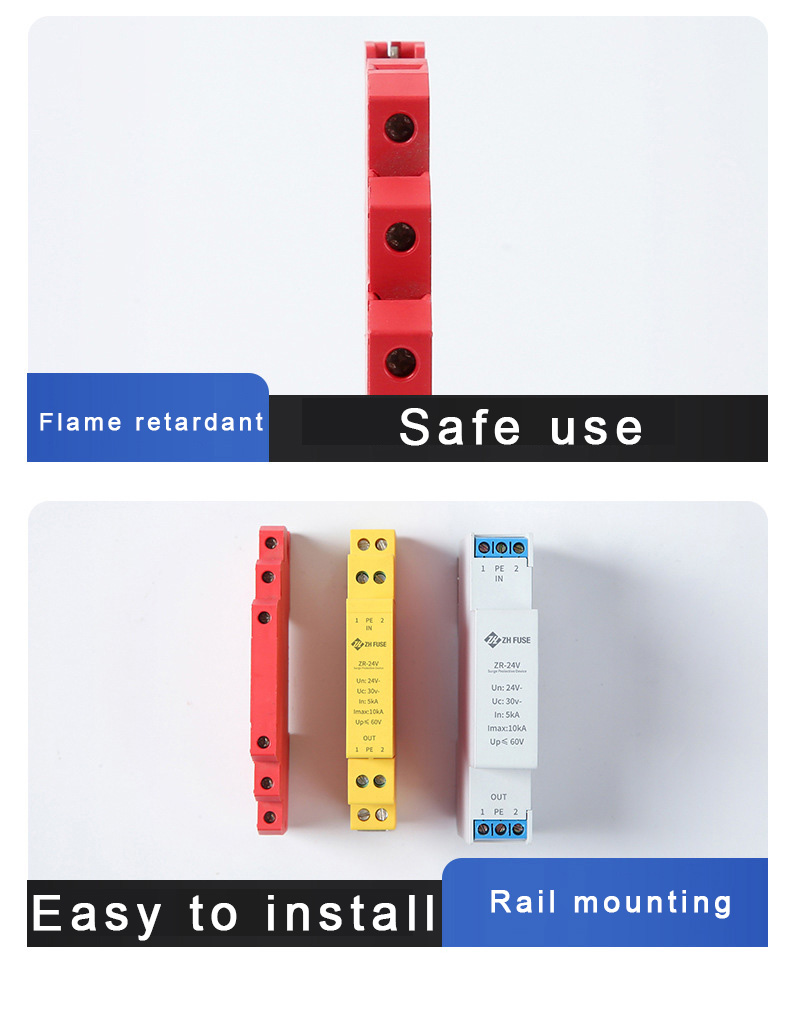

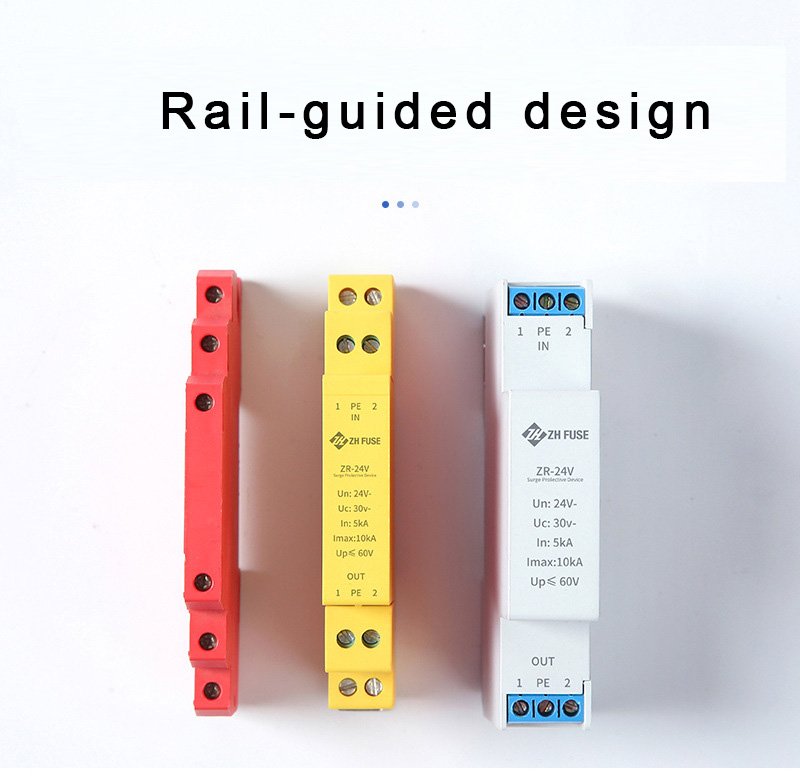

· Kompakte DIN-Schienenmontage: Schlankes, modulares Gehäuse für die einfache Installation in Schaltschränken, spart Platz und vereinfacht die Systemintegration.

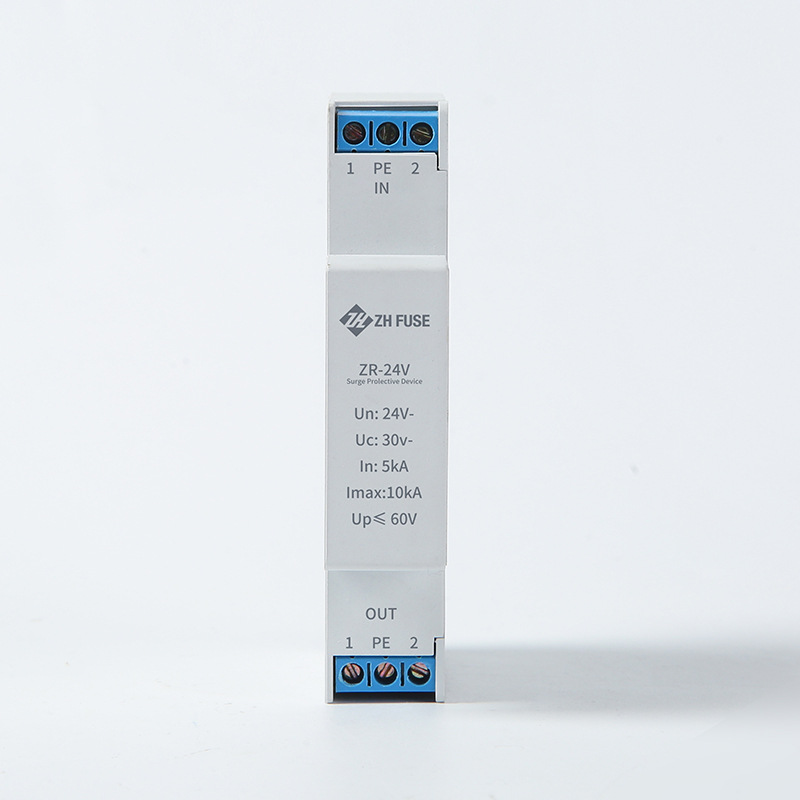

· Klare Verdrahtungskennzeichnung: Standardisierte IN/OUT/PE-Klemmen für eine schnelle und fehlerfreie Installation.

· Industrielle Automatisierung: Schützt SPS, DCS-Systeme, 24-V-DC-Sensoren und E/A-Module vor Überspannungsschäden.

· Gebäudesteuerungssysteme: Sichert Zugangskontrolle, Feueralarm und HVAC-Steuerkreise.

· Sicherheit und Überwachung: Schützt 24-V-DC-CCTV-Kameras, Zutrittskontrollleser und Alarmsysteme.

· Instrumentierung und Messung: Schützt Druck-, Temperatur- und Durchflusssensoren mit 24-V-DC-Signalschnittstellen.

· Telekommunikations- und Datennetzwerke: Schützt 24-V-DC-Kommunikationsleitungen und Geräte mit seriellem Anschluss (z. B. RS485/RS232).

· Systeme für erneuerbare Energien: Ergänzt Solar- und Windkraftüberwachungssysteme durch 24-V-DC-Signalschutz.
