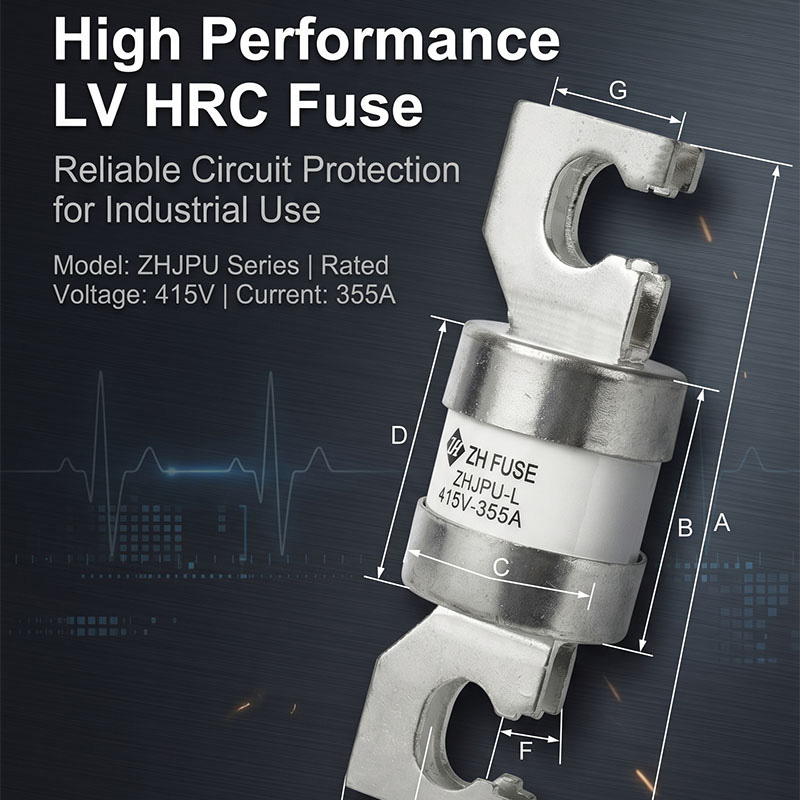

Welche Sicherheits- und Leistungsvorteile bietet die 415-V-Hochstromsicherung IEC 60269 für industrielle Stromverteilungssysteme?

1. Kerndesign und Standarddefinition von IEC 60269-Hochstromsicherungsprodukten

IEC 60269 bildet den weltweit einheitlichen Standardrahmen für Niederspannungssicherungen mit hoher Schaltleistung und definiert strenge Regeln für Nennspannung, Strombelastbarkeit, Zeit-Strom-Eigenschaften, mechanische Struktur und Sicherheitsteststandards. Für industrielle 415-V-Dreiphasen-Verteilungsnetze müssen Hochstrom-Sicherungseinsätze sowohl die Anforderungen an die träge Überlastung als auch an die sofortige Kurzschlussunterbrechung erfüllen, um teure nachgeschaltete Stromversorgungsgeräte zu schützen.

Herkömmliche Sicherungen mit Kunststoffgehäuse weisen in Hochstrom-Industrieumgebungen offensichtliche Mängel auf, darunter unzureichende Hitzebeständigkeit, lose Kontaktklemmen und begrenzte Ausschaltkapazität. Die verschraubte Keramikstruktur dieses Produkts löst diese Probleme durch ein integriertes, hochtemperaturbeständiges Gehäuse und versilberte Kupferanschlussklemmen. Als standardisierte Schutzkomponente für schwere industrielle Niederspannungsstromkreise konzipiert,IEC 60269 415 V Hochstromsicherungvereinheitlicht Maßtoleranz und elektrische Leistungsindikatoren, um für technische Integratoren eine projektübergreifende Austauschbarkeit zu erreichen.

1.1 Zwei Kernmodule für funktionales Design

• Keramik-Isoliergehäusemodul: Keramikmaterial mit hohem Aluminiumoxidgehalt blockiert die Lichtbogenausdehnung bei Fehlerunterbrechung und verfügt über eine hervorragende thermische Stabilität, um eine Gehäuseverformung bei langfristiger Nennstrombelastung zu vermeiden.
• Mit Bolzen verbundenes leitfähiges Anschlussmodul: Die Versilberung reduziert den Kontaktwiderstand zwischen Sicherungseinsatz und Sammelschiene und kontrolliert den Temperaturanstieg an den Verbindungspunkten innerhalb der Standardgrenzen, selbst bei kontinuierlichem Hochstrombetrieb.
• Internes Schmelzelementmodul: Die kalibrierte Metallschmelze entspricht der gG/gL-Kennlinie und ermöglicht so eine abgestufte Schutzkoordination mit vor- und nachgeschalteten Schaltkreisschutzgeräten.

1.2 Wert der IEC 60269-Standardkonformität

Produkte, die die Typprüfung nach IEC 60269 vollständig bestehen, können ohne wiederholte Sicherheitszertifizierung in Industrieprojekten auf europäischen, südostasiatischen und australischen Märkten eingesetzt werden. Die Norm schreibt strenge Kurzschlussunterbrechungs- und mechanische Vibrationstests vor, um versteckte Risiken wie Lichtbogenleckage, Schalenrisse und vorzeitiges Schmelzen bei normalem Betriebsstrom auszuschließen. Für Beschaffungsteams, die grenzüberschreitende Ausrüstungsprojekte abwickeln, vereinfacht die einheitliche Einhaltung von Standards die Prozesse zur Komponentenqualifizierung und Projektabnahme erheblich.

2. Vollständige Parametertabelle für technische Standardspezifikationen

Elektrodesign und Beschaffung stützen sich auf klare standardisierte Parameter, um die Schaltungsanpassung und Modellauswahl abzuschließen. Diese Serie deckt Nennstrombereiche von 200 A bis 400 A bei einer Arbeitsspannung von 415 V AC ab und verfügt über einheitliche mechanische und elektrische Indikatoren, um den Arbeitsaufwand durch wiederholte Parametervergleiche während der Projektentwicklung zu reduzieren. In der folgenden Tabelle sind alle festen Kernspezifikationen aufgeführt, die für die Modellreihe ZHJPU-L gelten.

2.1 Modellauswahllogik für verschiedene Schaltkreislasten

• Leichte Industrieverteilungszweige (200 A bis 280 A): Geeignet für kleine Fabrikhilfsgeräte, Beleuchtungsverteilerschränke und Schalttafeln mit geringer Leistung und stabiler, gleichmäßiger Last.
• Steuerkreise für mittelgroße Motoren (300 A bis 360 A): Passt zu mittelgroßen Dreiphasenmotoren, Förderantriebssystemen und Sekundärschutzschleifen mit einem einzelnen Transformator.
• Schwere Haupteingangsstromkreise (380 A bis 400 A): Wird für den Hauptsammelschienenschutz großer Stromverteilungszentren, Generatorausgangsklemmen und Hauptstromkreise schwerer Maschinen verwendet.

2.2 Einheitliche gemeinsame Designvorteile für alle aktuellen Qualitäten

Jede aktuelle Spezifikation dieser Produktlinie behält die identische Keramikgehäusestruktur und Bolzenklemmenanordnung bei. Dieses konsistente Design ermöglicht es dem Wartungspersonal, dieselben Installationswerkzeuge und Ersatzteilmanagementstandards zu verwenden, wodurch eine spezielle Vorrichtungsvorbereitung für verschiedene aktuelle Qualitäten entfällt. Die einheitliche Dicke der versilberten Anschlüsse garantiert eine gleichbleibende Kontaktwiderstandsleistung über die gesamte Produktpalette hinweg und eliminiert Temperaturanstiegsabweichungen, die durch inkonsistente Anschlussabmessungen bei langfristigem Parallelbetrieb des Schranks verursacht werden.

3. Vorteile des Keramikgehäuses und des versilberten Anschlussmaterials

Die Materialauswahl bestimmt direkt die langfristige Lebensdauer und Betriebssicherheit von Hochstromsicherungen in rauen Industrieumgebungen. Kostengünstige Kunststoffsicherungen verwenden organische Polymermaterialien, die bei anhaltend hohen Temperaturen weich werden und sich verformen, während blanke Kupferanschlüsse in feuchten oder staubigen Werkstätten schnell oxidieren, den Kontaktwiderstand erhöhen und abnormale Überhitzungsfehler auslösen.

Das duale Materialsystem aus Keramikgehäuse und versilberten Kupferanschlüssen behebt gleichzeitig diese Haltbarkeitsschwächen. Hochreine Industriekeramik widersteht kontinuierlich hohen Temperaturen ohne Verformung, und die Silberbeschichtung auf den Kupferanschlüssen isoliert die Luftoxidation, um über Jahre hinweg eine stabile Leitfähigkeit aufrechtzuerhalten. Bei industriellen Stromversorgungssystemen, die 24 Stunden am Tag laufen, reduziert diese Materialkonfiguration die Häufigkeit regelmäßiger Komponenteninspektionen und Austauschzyklen erheblich.IEC 60269 415 V Hochstromsicherungnutzt diese ausgereifte Verbundwerkstofflösung, um sich an Fabrikumgebungen mit hohem Staubgehalt, hoher Luftfeuchtigkeit und häufigen Temperaturschwankungen anzupassen.

• Keramikgehäuse: Hohe Lichtbogenunterdrückungsleistung, verhindert, dass der Lichtbogen bei Kurzschlussunterbrechung nach außen spritzt, um Brandgefahr im Inneren von Schaltschränken zu vermeiden.
• Versilberte Kupferanschlüsse: Niedriger Kontaktwiderstand, minimaler Temperaturanstieg bei voller Nennlast, Antioxidation und Korrosionsschutz für Werkstätten an Küsten oder Chemieanlagen.
• Internes füllendes Lichtbogenlöschmedium: Absorbiert die Lichtbogenenergie beim Fehlerschneiden sofort und unterstützt so eine hohe Schaltleistung ohne Gehäusebruch oder Fragmentierung.

3.1 Wärmestabilitätsleistung im Dauerbetrieb

Bei Dauerbetrieb mit vollem Nennstrom über Tausende von Stunden behält das Keramikgehäuse seine Formstabilität ohne Ausdehnung oder Rissbildung. Die vom Schmelzelement erzeugte innere Wärme wird gleichmäßig durch die Keramikwand abgeleitet, wodurch lokale heiße Stellen vermieden werden, die auf Sicherungsgehäusen aus Kunststoff entstehen. Selbst in geschlossenen Schaltschränken mit schlechter natürlicher Belüftung bleibt der Gesamttemperaturanstieg des Sicherungseinsatzes innerhalb der zulässigen Grenzwerte der Norm IEC 60269, wodurch das Risiko einer Alterung der Isolierung benachbarter Sammelschienen aufgrund übermäßiger lokaler Wärmeansammlung eliminiert wird.

4. gG/gL-Schutzeigenschaften und Fehlerunterbrechungsleistung

gG und gL stellen universelle Vollbereichsschutzeigenschaften dar, die in IEC 60269 definiert sind und zwei Hauptfehlertypen abdecken, die industrielle Stromkreise gefährden: leichte Langzeitüberlastung und sofortiger schwerer Kurzschluss. Viele minderwertige Industriesicherungen unterstützen nur einen Schutztyp und schmelzen entweder zu leicht unter dem Anlaufstrom des Motors oder können große Kurzschlussströme nicht schnell genug abschalten.

4.1 Überlast-Slow-Blow-Schutzlogik (gL-Charakteristik)

Wenn Stromkreise einem leichten Überlaststrom zwischen dem 1,3-fachen und dem 5-fachen des Nennarbeitsstroms ausgesetzt sind, schmilzt das Schmelzelement allmählich und mit verzögerter Wirkung. Diese Verzögerung verhindert ein versehentliches Durchbrennen der Sicherung beim normalen Motorstart, beim Laden des Kondensators und bei vorübergehenden Stromspitzen der Ausrüstung. Gleichzeitig wird die Stromversorgung auch dann unterbrochen, wenn die Überlastung eine bestimmte Zeit lang anhält, um eine Alterung der Kabelisolierung und eine Beschädigung der Ausrüstung durch Überhitzung zu verhindern.

4.2 Logik zum sofortigen Kurzschlussschutz (gG-Charakteristik)

Sobald ein schwerer Kurzschlussstrom durch einen Kabelkurzschluss, einen internen Geräteausfall oder eine Sammelschienenkollision auftritt, verdampft die interne Schmelze sofort und bildet innerhalb von Mikrosekunden einen offenen Stromkreis. Das Keramikgehäuse und der lichtbogenlöschende Füllstoff unterdrücken Lichtbögen wirksam und isolieren den Fehlerbereich sicher, ohne dass die umliegenden Schaltanlagenkomponenten durch Lichtbögen beschädigt werden. Das hohe Ausschaltvermögen stellt sicher, dass die Sicherung extreme Fehlerströme löschen kann, ohne dass es zu Strukturbrüchen oder Spritzern von leitfähigem Material kommt.

4.3 Selektive Koordination mit vor- und nachgeschalteten Schutzgeräten

• Passt zu Miniatur-Leistungsschaltern, Kompakt-Leistungsschaltern und Schützen an nachgeschalteten Geräten, um eine abgestufte Schutzkoordination zu bilden.
• Das Design der Zeit-Strom-Kurve stellt sicher, dass bei Teilfehlern im Stromkreis nur die Sicherung des Fehlerzweigs schmilzt, wodurch ein Stromausfall des gesamten Verteilerschranks im gesamten System vermieden wird.
• Kompatibel mit den Koordinierungsanforderungen für den Primärschutz von Transformatoren und Generatoren für mittlere und große industrielle Stromversorgungssysteme.

5. Universelle industrielle Anwendungs-Matching-Szenarien

Die standardisierte dreiphasige 415-V-Stromverteilung deckt nahezu alle Fabrik-, Energie- und Schwermaschinenindustrien weltweit ab, und die schraubbare Hochstromsicherung passt sich an jede zentrale Stromschutzverbindung innerhalb dieser Systeme an. Beschaffungsteams, die branchenübergreifende Projektportfolios verwalten, profitieren von einem Einzelkomponentenmodell, das mehrere Anforderungen an den Geräteschutz erfüllt und die Ersatzteilbestände und Wartungsschulungsstandards über verschiedene Projektstandorte hinweg vereinheitlicht.

• Industrielle Stromverteilertafeln und Hauptschaltanlagen: Wird als primärer Überstromschutz für die Eingangssammelschienen des Schranks verwendet und isoliert Kurzschlüsse, um die gesamte Schaltschrankverkabelungsstruktur zu schützen.
• Motorkontrollzentren: Schützen Sie dreiphasige Antriebsmotoren von Förderbändern, Brechern, Pumpen und Lüftern vor Wicklungsdurchbrennen, die durch Überlastung des blockierten Rotors oder Kurzschluss an den Anschlüssen verursacht werden.
• Generator- und Transformator-Hilfsstromkreise: Werden an den Ausgangsklemmen von Generatorsätzen und auf der Niederspannungsseite von Verteilungstransformatoren installiert, um zu verhindern, dass sich Fehlerstrom auf vorgeschaltete Stromgeräte ausbreitet.
• Schwerlastmaschinen und Baumaschinen: Wird in den Hauptstromkreisen großer Kräne, Mischanlagen und Bergbautransportmaschinen eingesetzt, die unter wechselnden schweren Lasten betrieben werden.
• Elektrische Schaltanlagen für den Chemikalien- und Umweltschutz: Die keramische Isolationsstruktur widersteht korrosiven Gasen und Feuchtigkeitserosion in Kontrollräumen von Chemieanlagen und Schränken für Abwasseraufbereitungsanlagen.

6. Installationsrichtlinien und tägliche Wartungsregeln

Eine korrekte Anschraubinstallation und routinemäßige Wartung verlängern direkt den Wartungszyklus von Sicherungseinsätzen und vermeiden versteckte Sicherheitsrisiken, die durch unsachgemäße Montage oder vernachlässigte Inspektionen verursacht werden. Alle Betriebsregeln folgen den IEC 60269-Spezifikationen für den Hilfsbetrieb und sind für das elektrische Wartungspersonal vor Ort ohne komplexe Fachschulung umsetzbar.

6.1 Standard-Anschraubinstallationsspezifikationen

• Reinigen Sie vor der Installation alle Kontaktflächen der Sammelschienen, um Oxidschichten und Staubpartikel zu entfernen, die den Kontaktwiderstand erhöhen.
• Ziehen Sie die Befestigungsschrauben mit kalibrierten Drehmomentschlüsseln fest, um lose Anschlüsse zu vermeiden, die zu überhitzten Hotspots führen.
• Lassen Sie rund um jeden Sicherungseinsatz vertikalen und horizontalen Installationsraum, um eine natürliche Wärmeableitung durch Luftkonvektion ohne Blockierung durch die Schrankverkabelung zu gewährleisten.
• Richten Sie die versilberten Anschlussflächen vollständig auf die Kupferschienenebenen aus, um Punktkontakt und lokale Überhitzungsrisiken zu vermeiden.

6.2 Regelmäßige Inspektions- und Wartungsstandards

Bei der vierteljährlichen Inspektion des Schaltschranks sollte das Wartungspersonal eine Sichtprüfung auf Verfärbungen an den Sicherungsklemmen durchführen (ein Zeichen für einen abnormalen Temperaturanstieg). Jeder Sicherungseinsatz, der eine Gehäuseverfärbung, Endoxidation oder geringfügige Verformung aufweist, muss sofort ausgetauscht werden, auch wenn kein Fehler vorliegt. Nach einer Unterbrechung aufgrund eines Kurzschlussfehlers muss der gesamte Sicherungseinsatz vollständig ausgetauscht und nicht teilweise repariert werden, da die interne Schmelze und der lichtbogenlöschende Füllstoff nach der Aktivierung ihre ursprüngliche Schutzleistung verlieren.

Das Lagermanagement erfordert die Platzierung von Ersatzsicherungseinsätzen in trockenen, staubfreien Lagerumgebungen, um eine Oxidation der versilberten Anschlüsse vor der Installation zu verhindern. Langfristig vorrätige Komponenten sollten vor der Lieferung an die Baustelle einer visuellen Prüfung unterzogen werden, um Produkte mit Oberflächenkratzern oder Rissen in der Keramikschale herauszufiltern.
