Warum die Sicherheit Ihrer Solaranlage von der Wahl der richtigen Photovoltaik-Gleichstromsicherung abhängt

2025-11-18 0 Hinterlassen Sie mir eine Nachricht

Egal welches Solarkraftwerk Sie betreten, welchen kommerziellen Wechselrichterschrank Sie öffnen oder welche Photovoltaikanlage auf dem Hausdach Sie inspizieren, Sie werden eine oft übersehene, aber entscheidende Komponente finden: diePhotovoltaik-Gleichstromsicherung. Eine unangemessenePhotovoltaik-Gleichstromsicherungkann nicht nur die Sicherheit gefährden, sondern auch erhebliche finanzielle Verluste verursachen. Was macht dieses kleine Gerät so unverzichtbar? Warum entscheiden sich Experten konsequentZhenghaoSicherungen? Lassen Sie uns gemeinsam seine Geheimnisse lüften.

Einzigartige Herausforderungen

Im Gegensatz zum Wechselstrom (AC), den Sie in Ihrem Zuhause verwenden, erzeugen Solarmodule Gleichstrom (DC). Dieser DC hat einzigartige und potenziell gefährliche Eigenschaften:

1. Dauerspannung und hoher Strom: Insbesondere bei starker Sonneneinstrahlung arbeiten Gleichstromkreise nahezu mit ihrer Maximalspannung. Anders als bei Wechselstrom verschwindet ein Kurzschluss nicht beim nächsten Nulldurchgang; Der entstehende Lichtbogen kann viel länger anhalten und Temperaturen erzeugen, die ausreichen, um Metall zu schmelzen und einen Brand zu verursachen.

2. Niedrige Quellenimpedanz: Solarmodule haben einen sehr niedrigen Innenwiderstand. Bei einem Kurzschluss wird nahezu augenblicklich ein großer Stromstoß erzeugt. Ohne schnell reagierenden Schutz können Kabel und Anschlüsse sofort durchbrennen.

3. Komplexe Arrays: In Reihe geschaltete Solarmodule erzeugen hohe Spannungen (typischerweise 600 V, 1000 V oder 1500 V Gleichstrom). Der Schutz jedes Panels oder Arrays erfordert koordinierte, zuverlässige Hochspannungssicherungen im Anschlusskasten.

Genau aus diesem Grund können Standard-AC-Sicherungen DC-Solarkreise nicht sicher schützen; Ihnen fehlt die spezielle Konstruktion, die erforderlich ist, um kontinuierliche Hochspannungs-Gleichstromlichtbögen effektiv zu löschen. NurPhotovoltaik-GleichstromsicherungenDie speziell für die Photovoltaik-Stromerzeugung entwickelten Geräte verfügen über das technische Design und die strengen Tests, die zur Erfüllung dieser Aufgabe erforderlich sind.

Zweck einer Photovoltaik-Gleichstromsicherung

Der Kernzweck vonPhotovoltaik-Gleichstromsicherungenist einfach: Fehler isolieren, bevor eine Katastrophe eintritt. Konkret schützen sie vor zwei zentralen Risiken:

1. Kurzschluss: Kurzschlüsse, die durch Leitungsschäden, Verbindungsfehler, Eindringen von Feuchtigkeit, Schäden durch Nagetiere, Komponentenfehler oder unsachgemäße Installation verursacht werden, erzeugen einen Pfad mit niedrigem Widerstand, der zu einem großen, unkontrollierten Stromstoß führt. Photovoltaik-Gleichstromsicherungen erkennen diese Überlastung sofort und schmelzen ihre internen Komponenten, wodurch der Stromkreis sicher getrennt wird und Schäden vorgelagert (Module, Wechselrichter) und nachgelagert (geschmolzene Leitungen, Brände) verhindert werden.

2. Rückstrom: Wenn ein String in einem großen Parallelsystem ausfällt, kann es zu Rückstrom kommen. Das defekte Panel fungiert als Stromabsorber und bewirkt, dass die normale Schaltung den Strom durch das defekte Panel zurückleitet. Dieser Rückstrom kann zu Überhitzung und dauerhaften Schäden am betroffenen Panel führen. Die strategische Installation von Photovoltaik-Gleichstromsicherungen wirkt wie ein Einwegventil, das diesen Rückstrom blockiert und Schäden verhindert.

Photovoltaische Gleichstromsicherungen sind wichtige Schutzvorrichtungen in Solaranlagen:

Kritische Platzierungspunkte für Photovoltaik-Gleichstromsicherungen	Schützt vor	Konsequenz ohne Schutz
Combiner-Box-Eingänge	Überstrom in einzelnen Panelsträngen, die in den Combiner einspeisen.	Ein Fehler in einem String zieht zerstörerischen Strom aus allen parallelen Strings, was möglicherweise zum Durchbrennen von Kabeln, Anschlüssen und dem gesamten Kasten führt.
Ausgabe von Serienzeichenfolgen	Rückstrom fließt zurück in einen fehlerhaften String (wie oben beschrieben).	Überhitzung und dauerhafte Beschädigung der Paneele im fehlerhaften Strang. Erheblicher Leistungsverlust.
Zwischen String-Kombinatoren und Zentralwechselrichtern	Schwere Kurzschlüsse treten entlang größerer Zuleitungen oder vor dem DC-Eingang des Wechselrichters auf.	Verheerende Lichtbogenbrandgefahr entlang ungeschützter Hauptstromleitungen; Überlastung des DC-Schutzes des Wechselrichters.
Innerhalb von DC-DC-Wandlern/Optimierern	Interne Fehler innerhalb der Leistungsumwandlungseinheit.	Der Schaden breitet sich über den Konverter hinaus aus und kann möglicherweise auch andere Komponenten oder Schaltkreise beeinträchtigen. Brandgefahr.
Batteriestränge in DC-gekoppelten Systemen	Kurzschlüsse in Batteriebänken mit hoher Kapazität und hoher Energie.	Unkontrollierte Entladung kann zu thermischem Durchgehen, Feuer oder Explosion führen.

1. Mein AC-System verwendet Standardsicherungen. Warum kann ich diese Sicherungen nicht direkt zum Schutz meiner Solarmodule verwenden?

Absolut nicht. Standard-AC-Sicherungen werden nur für AC-Stromkreise geprüft. Die Physik des Löschens von Gleichstromlichtbögen (insbesondere unter den in Solaranlagen üblichen hohen Spannungen) ist viel komplexer. Wechselstromlichtbögen erlöschen 100 bis 120 Mal pro Sekunde am Spannungsnulldurchgang. Gleichstromlichtbögen haben diesen Löschpunkt jedoch nicht; Sie brennen weiterhin heftig, was zu Überhitzung, Explosionen und sogar Bränden führt. Photovoltaik-Gleichstromsicherungen sind zertifiziert und speziell mit einzigartigen Lichtbogenlöschkammern und Materialien ausgestattet, um kontinuierliche Hochspannungs-Gleichstromlichtbögen innerhalb von Millisekunden sicher zu unterbrechen.

2. Woher weiß ich, welche Stromstärke ich für meine Photovoltaik-Gleichstromsicherung wählen sollte?

Die Sicherungsspezifikation muss auf der Grundlage des spezifischen Stromkreises bestimmt werden, den sie schützt. Dies erfordert Berechnungen: Bestimmen Sie den Kurzschlussstrom (Isc) des Strings/Panels: Ermitteln Sie unter Standardtestbedingungen (STC) den maximalen Isc-Wert für das Panel oder den String.

Anwenden einer Sicherheitsmarge: Best Practice empfiehlt, die Sicherungswerte auf 125 % bis 150 % des Isc (unterbrechbare Stromverteilung) einzustellen. (Wenn beispielsweise der Isc des Strings 10 A beträgt, sollte die Sicherung 12 A oder 15 A betragen). Dies bietet einen Spielraum für Schwankungen des normalen Betriebsstroms und stellt gleichzeitig sicher, dass es Fehlerströmen standhält, die weit über dem normalen Betriebsstrom liegen. Beachten Sie immer das Installationshandbuch, die nationalen Elektrovorschriften (NEC, IEC) und die Spezifikationen der nachgeschalteten Geräte (Kombinationskästen, Wechselrichter) – diese geben normalerweise die erforderlichen Sicherungswerte an. Unterbewertete Sicherungen können zu Fehlauslösungen führen, während überbewertete Sicherungen gefährlich sind und gegen die Spezifikationen verstoßen.

3. Meine Sicherung ist durchgebrannt. Was sind die häufigsten Ursachen?

Eine durchgebrannte Sicherung zeigt an, dass sie ihre kritische Funktion erfüllt hat. Zu den häufigsten Ursachen gehören: Kurzschlussfehler: beschädigte Kabelisolierung, lose Anschlüsse, die Lichtbögen verursachen, Fehler in der Klemmenisolierung, physische Schäden an der Verkabelung oder Ausrüstung und Ausfall interner Komponenten.

Schwere Überlastung: Der Strom übersteigt ständig und deutlich den Nennstrom der Sicherung (dies kommt seltener vor als ein Kurzschluss, kann aber auftreten, wenn die Verkabelung oder Komponente stark unterdimensioniert ist; allerdings sollte zuerst die Stromkreisschutzvorrichtung auslösen).

Falsches Durchbrennen: Während ein falsches Durchbrennen hochwertiger Sicherungen selten vorkommt, kann es auftreten, wenn die Sicherungsspezifikationen geringfügig abweichen, die Leistung aufgrund von Alterung/extremen Umgebungen nachlässt, schlechte Verbindungen zu einer Überhitzung der Sicherungshalterklemmen führen oder Herstellungsfehler vorliegen.

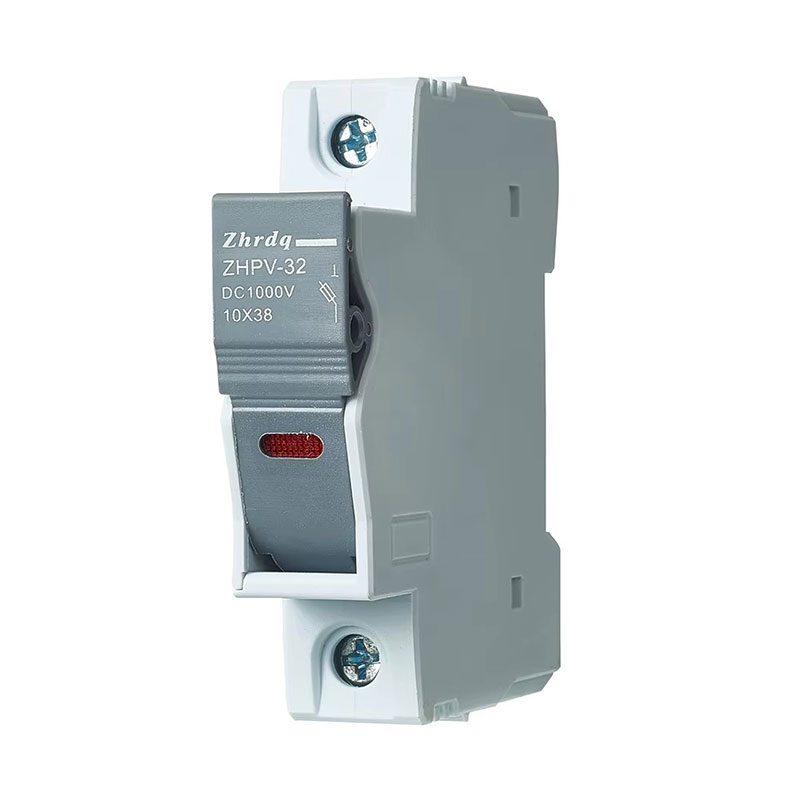

Photovoltaic DC Fuse

Ihre Solaranlage kann kurzzeitig in Betrieb sein, wenn sie nicht richtig dimensioniert und zertifiziert istPhotovoltaik-Gleichstromsicherungen, aber „Betrieb“ bedeutet mehr als nur Strom erzeugen; es bedeutet einen zuverlässigen und sicheren Betrieb über Jahrzehnte hinweg. Jeder Anschlusskasten und jeder Kabelstrang können eine Fehlerquelle darstellen, die unter bestimmten Bedingungen zu Fehlfunktionen führen kann. Die Verwendung minderwertiger Sicherungen oder die Umgehung des Schutzes ist keine Abkürzung, sondern ein inakzeptables Risiko für Techniker, Eigentum und Ihre Investition.

Zhenghao Sicherungenstehen für technische Sicherheit. Sie werden nach strengen Standards hergestellt und haben sich in rauen globalen Umgebungen bewährt. Sie bieten den kritischen, schnell reagierenden Schutz mit hoher Schaltleistung, der für moderne Photovoltaiksysteme erforderlich ist.
