3-poliger Sicherungslasttrennschalter 100 A 690 V DIN-Schiene

Der Sicherungslasttrennschalter ZHENGRONG HR17-100 ist ein kompaktes, professionelles Schalt- und Schutzgerät für die dreiphasige Niederspannungsverteilung. Es vereint die Funktionen eines Lastschalters, eines Trennschalters und eines Kurzschlussschutzes in einer einzigen Einheit, wodurch die Anzahl der Komponenten reduziert und die Schalttafelverkabelung vereinfacht wird.

Das 3-polige Design schützt alle drei Phasen des Stromkreises. Er hat eine Nennleistung von 100 A bei 690 V und entspricht GB/T 14048.3-2017 und ist gemäß der Standardnomenklatur als Sicherungslasttrennschalter gekennzeichnet.

Design und Betrieb

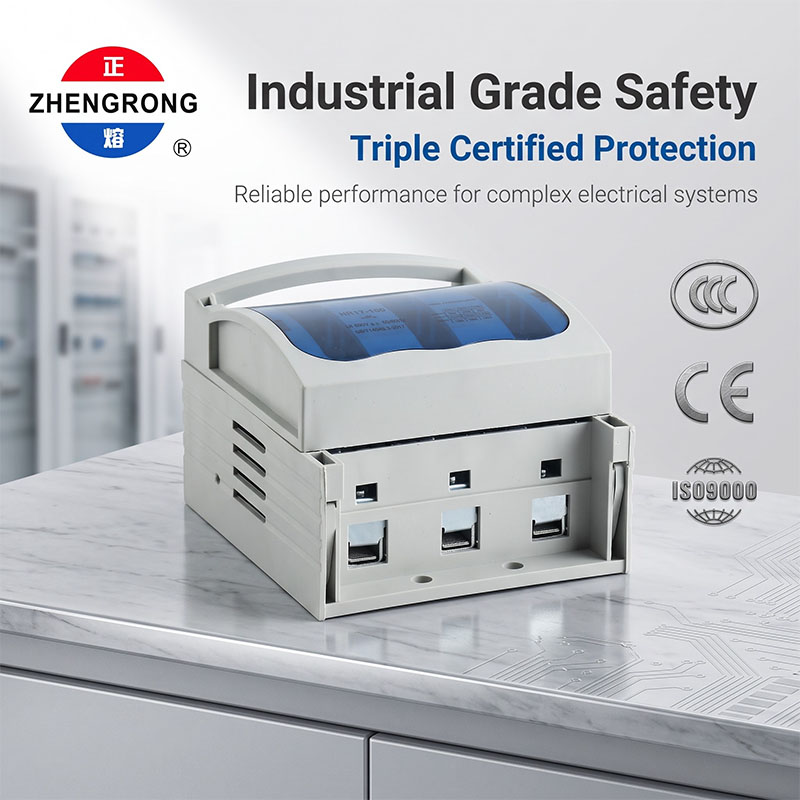

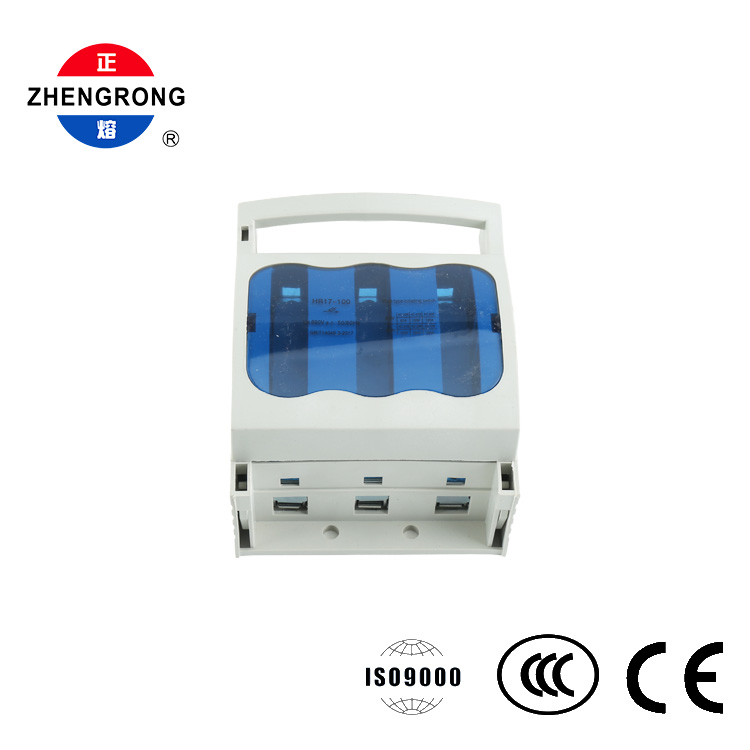

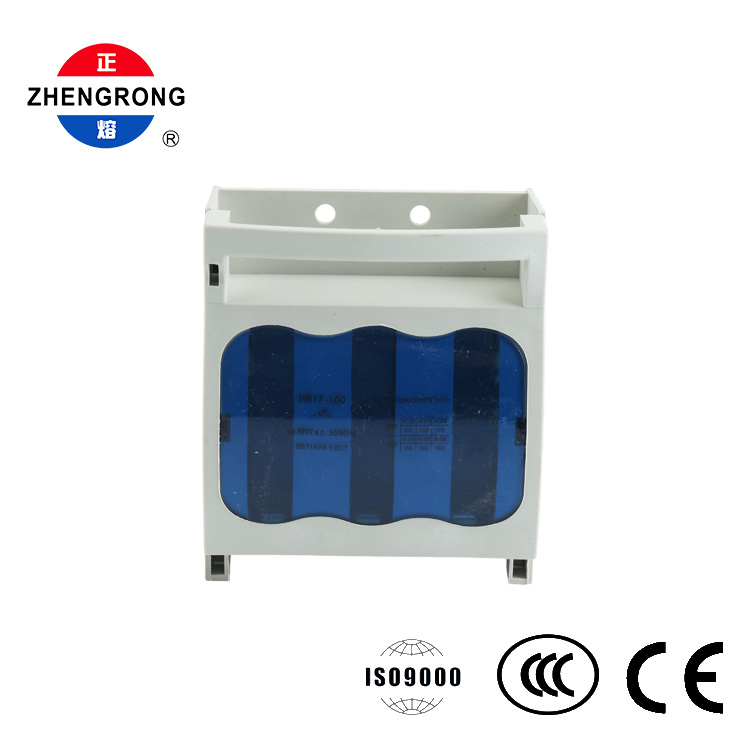

Das Gerät besteht aus einem Sockel und einer zu öffnenden oberen Abdeckung mit einem integrierten horizontalen Griff an der Oberseite. Der Griff bietet einen bequemen Griff für den manuellen Ein-/Ausschaltvorgang, während das durchscheinende blaue Fenster in der Abdeckung es dem Bediener ermöglicht, den Zustand der Sicherung auf einen Blick zu überprüfen, ohne das Gerät öffnen zu müssen.

Die schubladenartige Abdeckung lässt sich öffnen, um die Sicherung schnell überprüfen und austauschen zu können. Das Gehäuse besteht aus verstärktem, flammhemmendem technischem Kunststoff (Nylon- oder PBT-Qualität) mit Verstärkungsrippen für hohe mechanische Festigkeit, Isolierung und Hitzebeständigkeit.

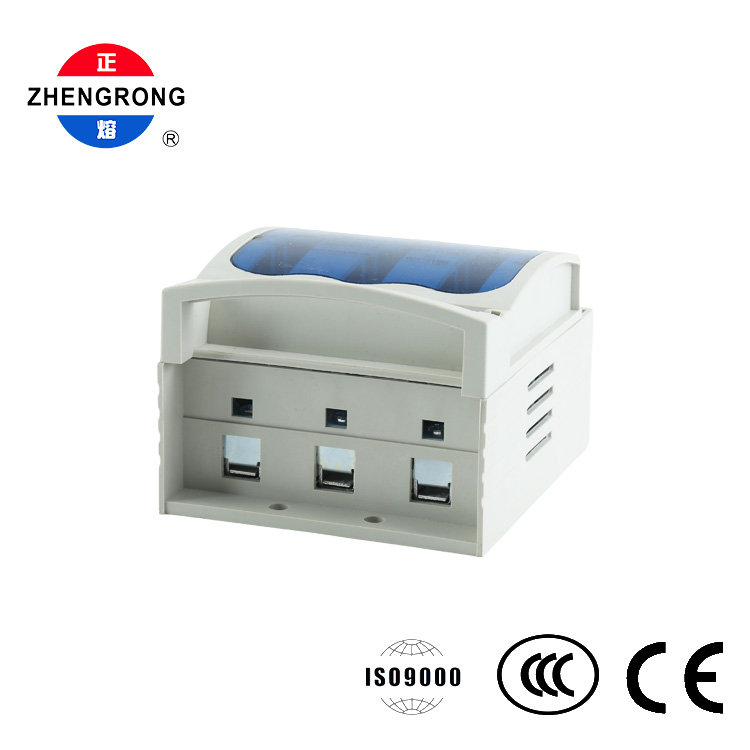

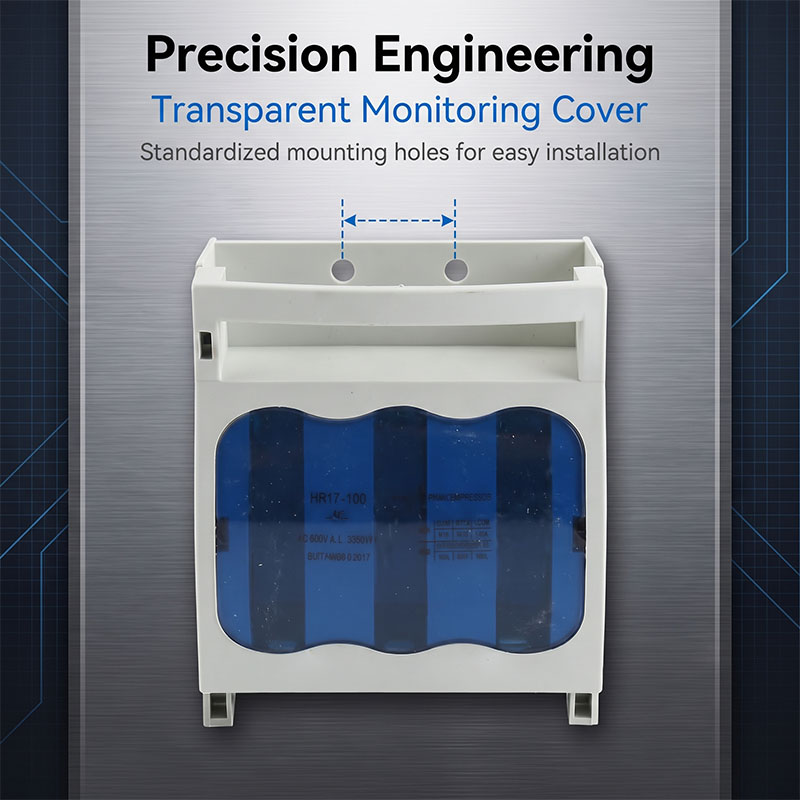

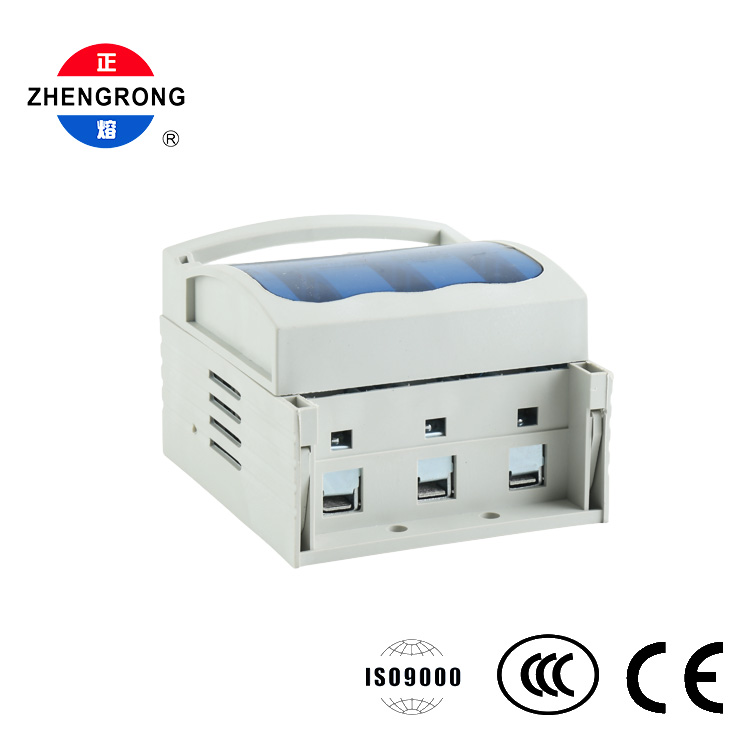

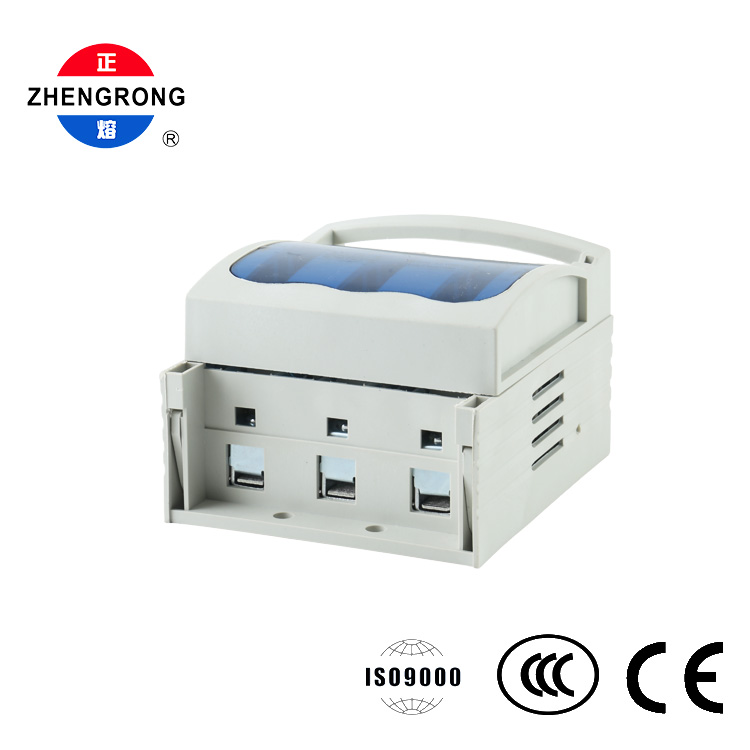

Die Verkabelung erfolgt über drei Bodenklemmen mit Schraubklemmanschlüssen zur sicheren und wartungsfreundlichen Kabelbefestigung. Für die Installation bietet der Sockel zwei Optionen: seitliche Clips für die standardmäßige 35-mm-DIN-Schienenmontage oder zwei kreisförmige Schraubenlöcher auf der Grundplatte zur direkten Befestigung auf der Schrankmontageplatte. Seitliche Schlitze und Riegel ermöglichen auch die Montage nebeneinander oder das Hinzufügen von Hilfskontakten.

Merkmale

3-in-1-Funktion

● — Lastschaltung, Trennung und Kurzschlussschutz in einer kompakten Einheit.

3-poliger Drehstromschutz

● — gleichzeitiger Schutz aller Phasen für dreiphasige Lasten.

Sichtbare Bruchisolierung

● — Freier Trennpunkt im geöffneten Zustand, um eine sichere Wartung und Notabschaltung zu gewährleisten.

Durchscheinendes blaues Fenster

● — Sicherungszustand auf einen Blick sichtbar, ohne die Abdeckung zu öffnen.

Schubladengriff

● – breiter horizontaler Griff für komfortables und zuverlässiges manuelles Schalten.

Zwei Montagemöglichkeiten

● — 35-mm-DIN-Schienenklemmen oder Schraubbefestigung für flexible Installation.

Verstärktes flammhemmendes Gehäuse

● – Technischer Kunststoff aus Nylon/PBT mit Rippen für hohe Festigkeit, Isolierung und Hitzebeständigkeit.

Sichere Schraubklemmen

● — Zuverlässige Verkabelung mit einfachem Wartungszugang.

Erweiterbares Design

● – Seitliche Schlitze und Riegel unterstützen die Montage nebeneinander und Hilfskontakte.

Qualitätszertifiziert

● – GB/T 14048.3-2017-konform; ISO9000-, CCC- und CE-zertifiziert.

● Werksseitige Stromverteilerkästen und Schaltschränke

● Hauptverteilertafeln und Abzweigschutz in Gewerbegebäuden

● Netzfreischaltung und Kurzschlussschutz für Motoren und Transformatoren

● Niederspannungsverteilungssysteme in Industrieanlagen

● Motorkontrollzentren

● Wartungsfreischaltung und Notschaltung

● Schaltanlagenbauer, Elektroinstallateure und Anlagenwartungsteams
