3-poliger Sicherungslasttrennschalter 100 A 690 V

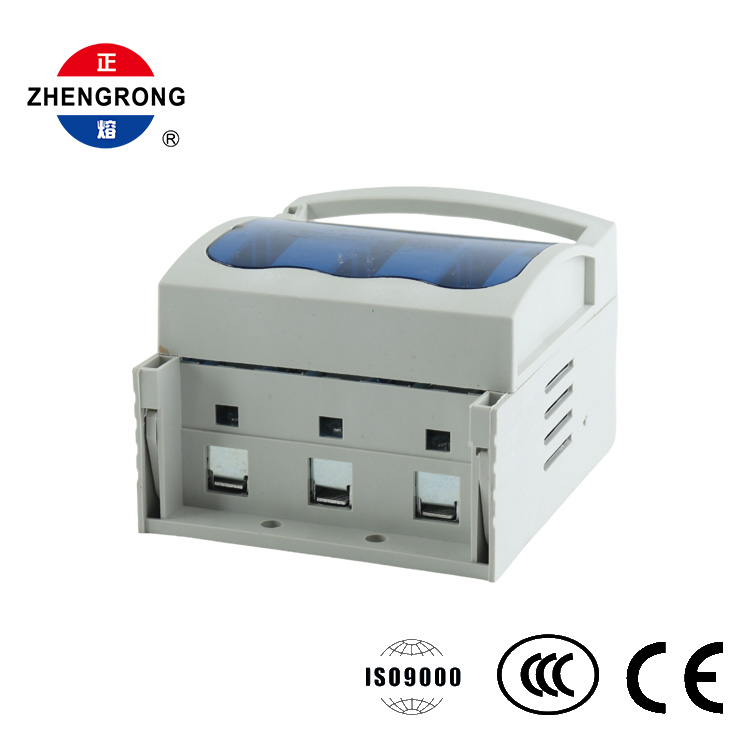

Der Sicherungslasttrennschalter ZHENGRONG HR17-100 ist eine kompakte, professionelle Einheit, die für dreiphasige Niederspannungsverteilungssysteme entwickelt wurde. Er dient als Lastschalter, Trennschalter und Notschalter in einem Gerät, während die integrierten Sicherungen für den Kurzschlussschutz nachgeschalteter Geräte sorgen.

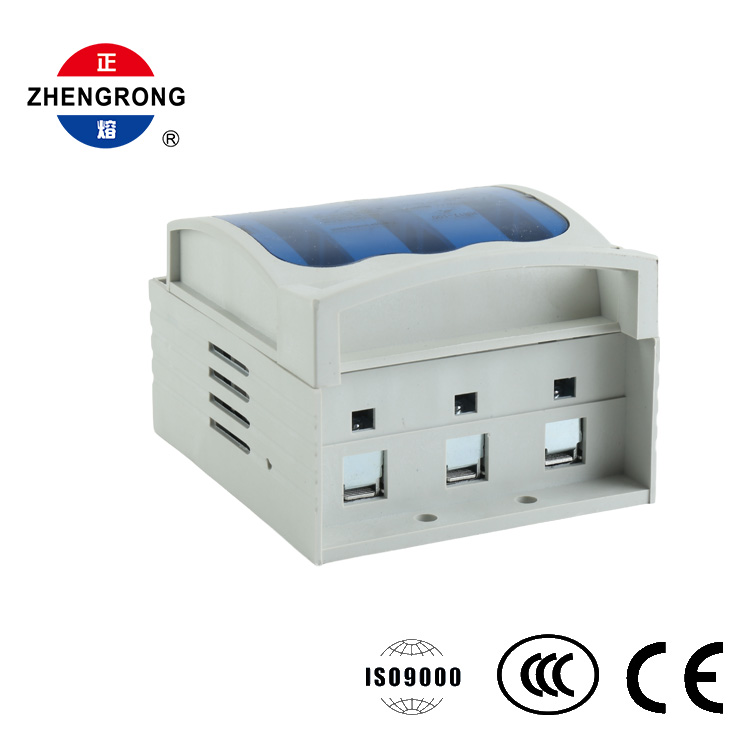

Das 3-polige Design schützt alle drei Phasen des Stromkreises und verfügt über drei untere Anschlüsse für einen einfachen Kabel- oder Sammelschienenanschluss. Mit einer Nennleistung von 100 A bei 690 V Wechselstrom und 50/60 Hz deckt es standardmäßige industrielle und kommerzielle Versorgungsnetze weltweit ab. Design und Bedienung Ein breiter, integrierter grauer Griff an der Oberseite des Geräts ermöglicht ein bequemes manuelles Öffnen und Schließen. Der aufklappbare Vorderteil lässt sich nach unten klappen, um die Sicherungen schnell überprüfen und austauschen zu können – ohne die Verkabelung zu trennen – und so die Ausfallzeiten bei der Wartung auf ein Minimum zu reduzieren.

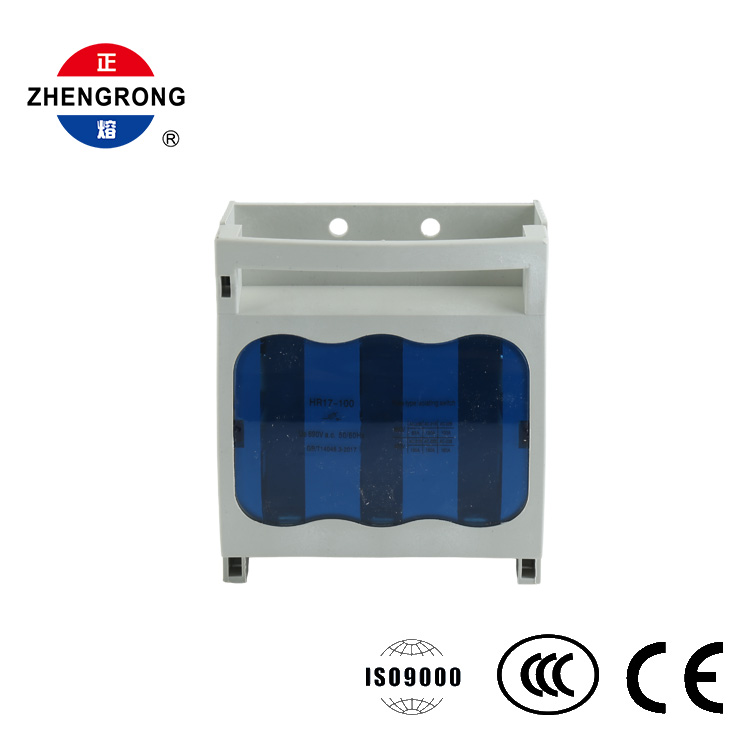

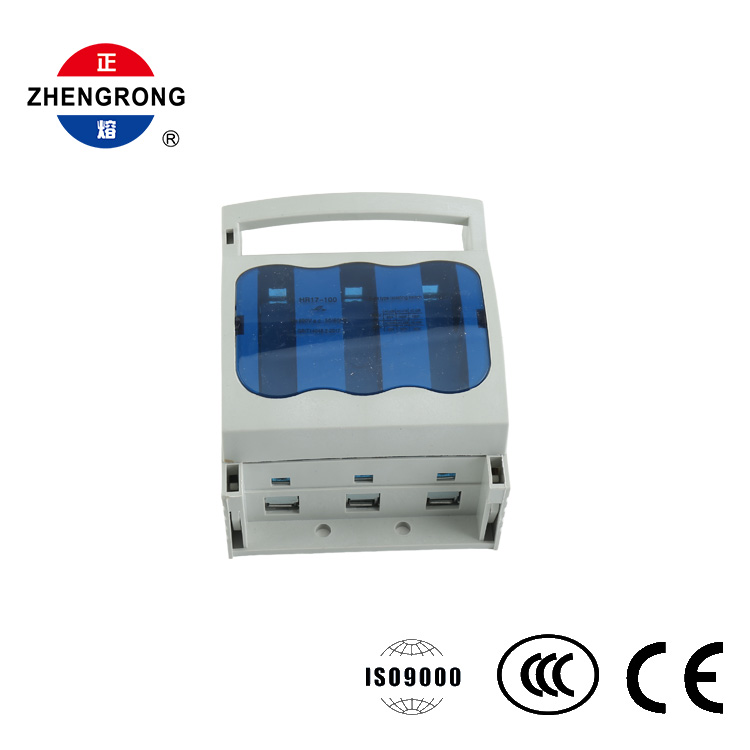

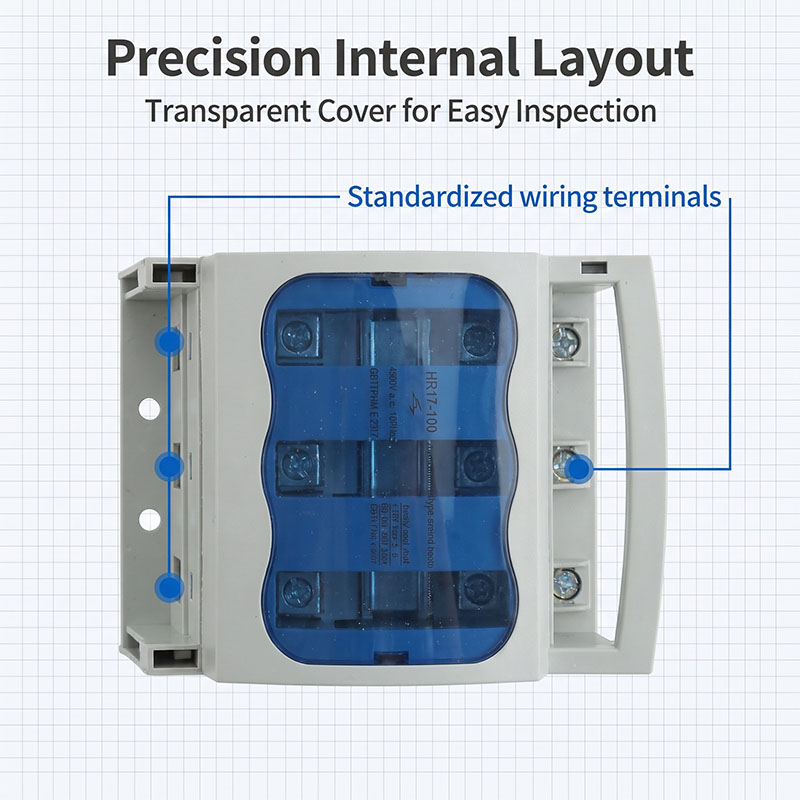

Das durchscheinende blaue Inspektionsfenster mit gewelltem Rand bietet auf einen Blick einen klaren Überblick über den Zustand der Sicherung, sodass der Bediener eine durchgebrannte Sicherung erkennen kann, bevor er das Gerät öffnet. Im geöffneten Zustand sorgt der Schalter für eine deutlich sichtbare Unterbrechung und gewährleistet so eine sichere Isolierung bei Wartungsarbeiten oder Notfällen.Konstruktion und InstallationDas Gehäuse ist aus hellgrauem, flammhemmendem technischem Kunststoff mit mattem Finish geformt und bietet eine hohe Isolationsleistung und mechanische Festigkeit. Interne Kontakte bestehen aus hochleitfähigem Metall (versilbertes Kupfer oder Messing) für geringen Kontaktwiderstand und stabile Temperaturleistung.

Das Gerät wird über zwei Bodenmontagelöcher an der Montageplatte im Verteilerschrank befestigt und spart dank seiner kompakten rechteckigen Grundfläche wertvollen Platz im Schaltschrank.

Besonderheit

3-in-1-Funktion

● — Lastschalter, Trennschalter und Sicherungsschutz in einer kompakten Einheit vereint, was Platz und Kosten spart.

3-poliger Drehstromschutz

● — gleichzeitiger Schutz aller Phasen für dreiphasige Lasten.

Aufklappbarer Klappdeckel

● – Schnelle Inspektion und Austausch der Sicherungen ohne Abtrennen der Verkabelung, wodurch Ausfallzeiten minimiert werden.

Sichtbare Bruchisolierung

● — Freier Trennpunkt im geöffneten Zustand, um eine sichere Wartung und Notabschaltung zu gewährleisten.

Durchscheinendes blaues Fenster

● — Erkennung einer durchgebrannten Sicherung auf einen Blick, ohne den Schalter zu öffnen.

Flammhemmendes Gehäuse

● – hochfester technischer Kunststoff mit hervorragender Isolierung, Schlag- und Hitzebeständigkeit.

Kontakte mit hoher Leitfähigkeit

● — versilberte Kupfer- oder Messinganschlüsse für geringen Kontaktwiderstand und stabile Leistung.

Großer Spannungs-/Frequenzbereich

● – ausgelegt für 690 V AC, 50/60 Hz für globale Kompatibilität.

Einfache Panelmontage

● — Bodenbefestigungslöcher für schnelle Schraubenbefestigung; Das kompakte Design spart Platz im Schrank.

Qualitätszertifiziert

● – ISO9000-, CCC- und CE-zertifiziert für Inlands- und Exportmärkte.

Anwendung

● Niederspannungsverteiler und Stromkästen

● Motorkontrollzentren

● Stromabschaltung und Schutz für dreiphasige Geräte

● Industrieanlagen und Gewerbebauten

● Hauptschalter oder Abzweigschalter in Verteilungssystemen

● Notschaltung und Wartungstrennung

● Schaltanlagenbauer, Elektroinstallateure und Anlagenwartungsteams
