3-poliger Sicherungslasttrennschalter 400 A 690 V

Der Sicherungslasttrennschalter ZHENGRONG HR17-400 ist ein Hochleistungsgerät, das für die dreiphasige Hochstrom-Niederspannungsverteilung entwickelt wurde. Es vereint die Funktionen eines Lastschalters, Trennschalters und Kurzschlussschutzes in einem Gerät und schützt Kabel, Motoren und andere elektrische Geräte vor Überlastung und Kurzschlussschäden. Das 3-polige Design schützt alle drei Phasen gleichzeitig, mit drei unabhängigen Sicherungspositionen und Kontaktbaugruppen, die durch die Frontscheibe sichtbar sind. Mit einer Nennleistung von 400 A bei 660/690 V Wechselstrom und 50/60 Hz eignet es sich für Hauptstromkreise und schwere Abzweigstromkreise in Industrieanlagen und Gewerbegebäuden.

Design und Betrieb

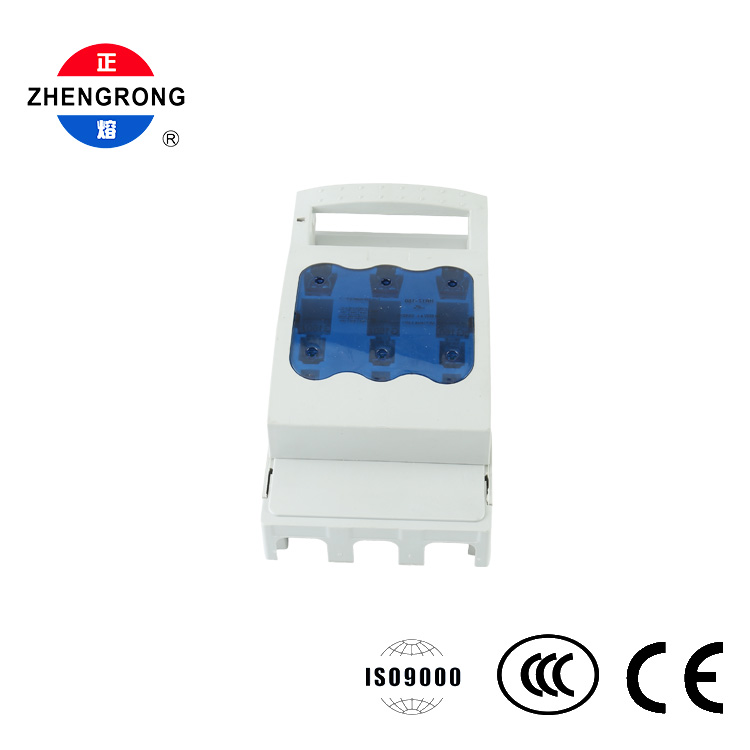

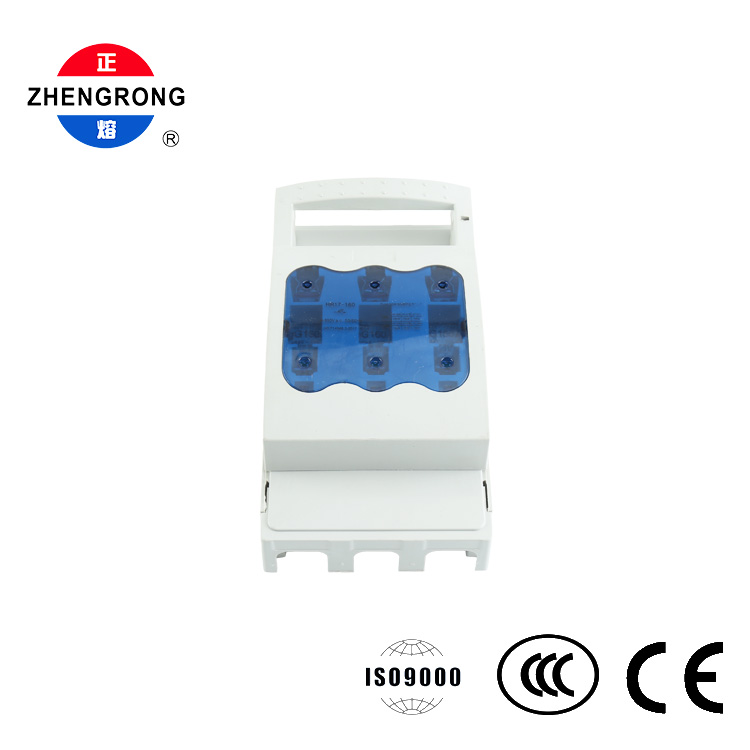

Ein breiter Hebegriff an der Oberseite ermöglicht eine komfortable manuelle Bedienung zum Ein-/Ausschalten. Das markante, durchscheinende blaue Fenster mit drei Bögen ermöglicht es dem Bediener, den Status aller drei Pole auf einen Blick zu überprüfen, ohne das Gerät öffnen zu müssen – was die Routineinspektion und die Erkennung durchgebrannter Sicherungen beschleunigt.

Im geöffneten Zustand bildet der Trennschalter eine deutlich sichtbare Unterbrechung und sorgt so für eine sichere Trennung bei Wartungsarbeiten und Notabschaltungen. Die internen Sicherungssockel und Kontaktbaugruppen sind für zuverlässige Hochstromleistung ausgelegt.

Das Gehäuse ist aus cremefarbenem/hellgrauem, flammhemmendem technischem Kunststoff (hochfestes Polyamid/Nylon oder verstärkter Typ) geformt und bietet hervorragende Isolierung, Hitzebeständigkeit und mechanische Festigkeit. Das modulare, kompakte Design lässt sich problemlos in Verteilertafeln integrieren.

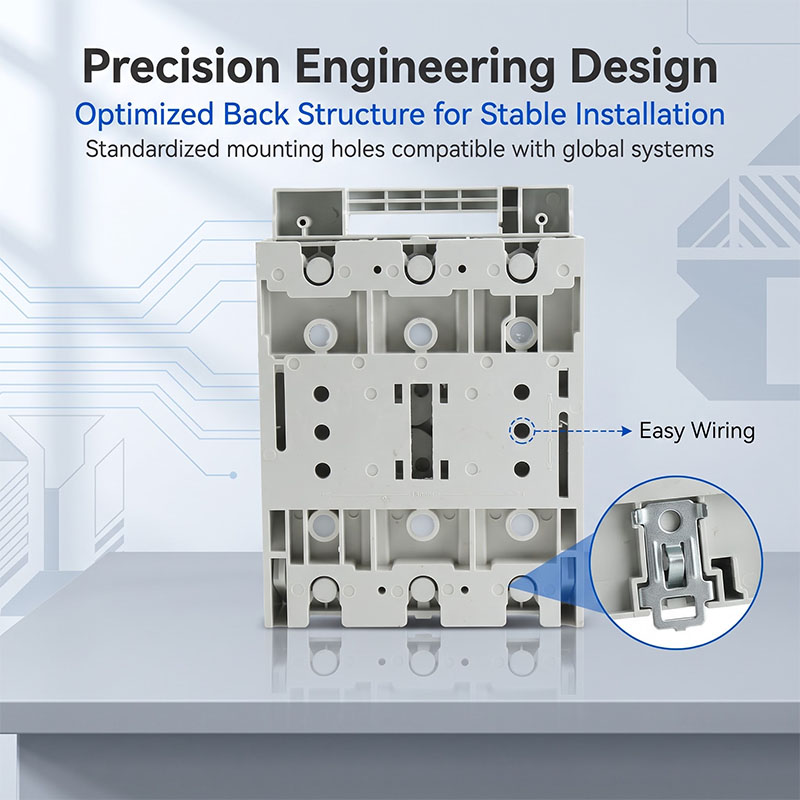

Die Installation erfolgt sockelfest: Befestigungslöcher auf beiden Seiten des Sockels ermöglichen eine sichere Befestigung auf Sammelschienen oder der Schrankmontageplatte – geeignet für Hochstromanwendungen in Stromverteilerschränken.

Hochstromkapazität

● – Nennleistung 400 A für Hauptstromkreise und schwere Abzweigstromkreise.

Schalter + Trennung + Sicherungsschutz in einer Einheit

● – Lastschaltung, Isolierung und Kurzschlussschutz kombiniert, was Platz und Kosten spart.

3-poliger Drehstromschutz

● — gleichzeitiger Schutz aller drei Phasen.

Blaues Dreibogenfenster

● — Sicherungsstatus aller drei Pole auf einen Blick sichtbar, ohne das Gerät zu öffnen.

Breiter Hebegriff

● — komfortable, zuverlässige manuelle Ein-/Ausschaltbedienung.

Sichtbare Bruchisolierung

● — Freie Trennstelle im geöffneten Zustand, um Wartungssicherheit zu gewährleisten.

Flammhemmendes Gehäuse

● – hochfester technischer Kunststoff mit hervorragender Isolierung, Schlag- und Hitzebeständigkeit.

Robuste Bodenbefestigung

● — Befestigungslöcher zur sicheren Montage auf Stromschienen oder Montageplatten.

50/60Hz-Kompatibilität

● — geeignet für globale Liefernetzwerke.

Qualitätszertifiziert

● – ISO9000-, CCC- und CE-zertifiziert für Inlands- und Exportmärkte.

Anwendung

● Werksseitige Stromverteilerkästen und Schaltschränke

● Haupt- und Abzweigstromkreise in gewerblichen Gebäudeverteilungssystemen

● Schutz von Kabeln, Motoren und elektrischen Geräten vor Überlastung und Kurzschluss

● Hochstrom-Niederspannungsverteilungssysteme

● Motorkontrollzentren

● Wartungsisolierung mit sichtbarer Unterbrechung

● Schaltanlagenbauer, Elektroinstallateure und Anlagenwartungsteams
